Miks on 2P 125A miniatuursed kaitselülitid usaldusväärse alalisvoolu elektrikaitse jaoks hädavajalikud

Abstraktne:Kuna kaasaegsed fotogalvaanilised ja sidesüsteemid sõltuvad üha enam usaldusväärsest alalisvoolu jaotusest, on tõhus vooluahela kaitse muutunud oluliseks.Galaxy Fusepakub2P 125A miniatuursed kaitselülitidmõeldud alalisvoolu rakendustele, mis nõuavad ülekoormuskaitset, lühisekaitset ja ohutut vooluahela isoleerimist. Need kaitselülitid, mis põhinevad YRM9-125DC platvormil, toetavad nõudlikke madalpinge alalisvoolusüsteeme, pakkudes samal ajal paigaldamist DIN-liistule, 10 kA katkestusvõimsust ja vastavust standarditele IEC 60947-2 ja GB/T 14048.2.

Sisukord

• Mis on 2P 125A miniatuursed kaitselülitid?
• Kuidas 2P 125A miniatuursed kaitselülitid töötavad?
• Mis on põhifunktsioonid?
• Millised on tehnilised andmed?
• Kus neid tavaliselt kasutatakse?
• Kuidas valida õige alalisvoolu kaitselüliti?
• Mida peaksite installimisel arvestama?
• Korduma kippuvad küsimused
• Järeldus

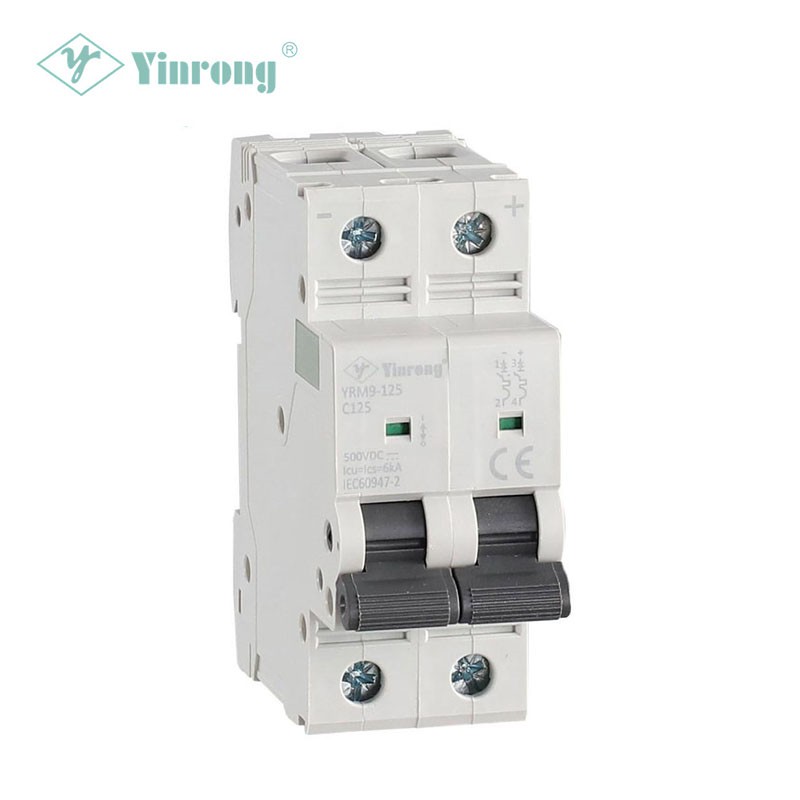

Mis on 2P 125A miniatuursed kaitselülitid?

A 2P 125A miniatuurne kaitselülition alalisvoolukaitseseade, mis on ette nähtud ebanormaalsete voolutingimuste katkestamiseks ja vajaduse korral vooluahela eraldamiseks. Tähis "2P" viitab kahepooluselisele konfiguratsioonile, samas kui 125A näitab konkreetse mudeli nimivoolu nimivoolu.

Erinevalt tavalisest kaitsmest, mis tavaliselt vajab pärast töötamist väljavahetamist, saab kaitselüliti lähtestada pärast asjakohast rikke uurimist. See muudab selle eriti kasulikuks elektrisüsteemide jaoks, kus on oluline hooldatavus, hoolduse tõhusus ja kiire taastamine.

Galaxy Fuse'i tooteteabe kohaselt on selle YRM9-125DC seeria mõeldud alalisvoolusüsteemidele, eritisideinfrastruktuur ja fotogalvaanilised süsteemid. Tooteperekond toetab konfiguratsioone 1P, 2P, 3P ja 4P nimivooludega 80A kuni 125A ja alalispinge konfiguratsioone vahemikus 250V kuni 1000VDC, olenevalt pooluste arvust.

Kaitsevõimalusi võrdlevate ostjate jaoks on üldotstarbelise vahelduvvoolu kaitselüliti ja spetsiaalselt kavandatud alalisvoolu kaitselüliti erinevuse mõistmine ülioluline, kuna alalisvoolu rikke katkestamine kujutab endast erinevaid elektriprobleeme. Spetsiaalselt süsteemi alalispinge ja tõrketingimuste jaoks mõeldud kaitselüliti valimine aitab parandada üldist kaitse töökindlust.

Kuidas 2P 125A miniatuursed kaitselülitid töötavad?

Miniatuurse kaitselüliti esmane eesmärk on vooluahel lahti ühendada, kui vool ületab vastuvõetava töötingimuse. Alalisvoolupaigaldises peab kaitselüliti olema süsteemi pinge ja võimaliku rikkevoolu jaoks sobivalt projekteeritud ja hinnatud.

Kaitsepõhimõtet saab käsitleda kolme olulise funktsiooni kaudu:

• Ülekoormuskaitse:Kaitselüliti reageerib, kui vool püsib piisava aja jooksul üle lubatud töötaseme.
• Kaitse lühise eest:See katkestab kiiresti oluliselt suurema rikkevoolu, et vähendada seadmete kahjustamise ohtu.
• Isolatsioon:Ahela saab ülevaatuse, hoolduse või hoolduse ajaks lahti ühendada.

YRM9-125DC tehniline teave määrab aja-voolu testimise 1,05 tolli, 1,3 tolli, 8 tolli ja 12 tolli juures. Määratud katsetingimuste korral on suuremad rikkevoolutasemed seotud kiire väljalülitumisega, mis toetab kaitselüliti lühisekaitse funktsiooni.

Millised on 2P 125A miniatuursete kaitselülitite põhiomadused?

Tööstuslike või taastuvenergia rakenduste jaoks alalisvoolu minikaitselüliti valimisel tuleks elektrilist jõudlust hinnata koos paigaldamise mugavuse ja pikaajalise töövõimega.

1. Kahepooluseline kaitse

2P konfiguratsioon pakub praktilist lahendust alalisvoolu jaotusahelatele, kus kaks poolust tuleb omavahel lülitada või isoleerida. See võib lihtsustada süsteemi kaitse- ja hoolduskorraldust.

2. Kõrge voolu reiting

125A reiting muudab selle kaitselülitiklassi sobivaks suurema voolutugevusega alalisvoolujaotusrakenduste jaoks, kus väiksemad MCB võimsused ei taga piisavat võimsust. YRM9-125DC perekond hõlmab 80A–125A nimivooluvalikuid.

3. DC pinge võimekus

Alalispinge võime on vooluahela kaitseseadmete ostmisel peamine kaalutlus. Toote spetsifikatsioonid määratlevad konfiguratsioonid 250 V kuni 1000 V alalisvoolu vastavalt pooluste paigutusele, muutes tootepere rakendatavaks paljudele alalisvooluarhitektuuridele.

4. 10 kA katkestusvõimsus

YRM9-125DC tooteteabes on kirjas a10kA katkestusvõime. See omadus on oluline, kui hinnatakse, kas kaitseseade suudab ohutult katkestada tulevase rikkevoolu ettenähtud paigalduskohas.

5. DIN-rööpa paigaldamine

DIN-liistukinnitus toetab mugavat paigaldamist elektrijaotussõlmedesse ja juhtkappidesse. Samuti võib see muuta süsteemiintegraatorite ja elektritöövõtjate jaoks asendamise ja hoolduse lihtsamaks.

6. Vastavus rahvusvahelistele standarditele

Toote dokumentatsioon tuvastab vastavuseIEC 60947-2jaGB/T 14048.2. Ostjad peaksid alati enne hankimist kontrollima täpse mudeli ja kavandatava turu kohta kehtivaid sertifitseerimis- ja katsedokumente.

Millised on tehnilised andmed?

Tehnilised kirjeldused peaksid olema lähtepunktiks, kui otsustatakse, kas 2P 125A miniatuurne kaitselüliti on konkreetse alalisvoolupaigaldise jaoks sobiv.

Ülaltoodud spetsifikatsioonid põhinevad tootja avaldatud tooteteabel. Kuna pinge ja voolutugevus võivad sõltuda postide täpsest konfiguratsioonist ja paigaldustingimustest, peaksid insenerimeeskonnad enne tellimist kinnitama lõpliku valiku uusima tehnilise dokumentatsiooni alusel.

Kus neid tavaliselt kasutatakse?

Alalisvoolukaitse, suure vooluvõimsuse ja kompaktse DIN-liistuga paigalduse kombinatsioon muudab seda tüüpi kaitselüliti sobivaks mitmeks elektrirakenduseks.

Fotogalvaanilised päikesesüsteemid

Fotogalvaanilised paigaldised sisaldavad mitut alalisvooluahelat päikesemoodulite, kombineerimisseadmete, kontrollerite, akude ja inverterite vahel. Õigesti valitud alalisvoolu kaitselülitid võivad pakkuda kaitset ja isolatsiooni jaotusarhitektuuri sobivates punktides.

Sidesüsteemid

Telekommunikatsiooni- ja sideinfrastruktuur tugineb sageli alalisvoolu jaotamisel. Usaldusväärne vooluahela kaitse aitab eraldada vigased oksad ja toetab hooldust ilma mõjutatud vooluringe asjatult välja lülitamata.

DC jaotuspaneelid

Tööstuslikud juhtimissüsteemid ja alalisvoolu jaotuskapid võivad kasutada sobiva nimiväärtusega minikaitselüliteid, et kaitsta üksikuid väljuvaid ahelaid, säilitades samas struktureeritud kaitsestrateegia.

Energiasalvestid ja sellega seotud alalisvooluseadmed

Kui alalisvoolusüsteem vajab suurema voolutugevusega harukaitset, võib asjakohase nimiväärtusega kaitselüliti moodustada osa üldisest kaitsearhitektuurist. Aku energiasalvestusrakendused nõuavad aga rikkevoolu, pinge, katkestusvõime, koordineerimise ja kohaldatavate standardite hoolikat hindamist.

Kuidas valida õige alalisvoolu kaitselüliti?

2P 125A miniatuurse kaitselüliti valimisel ei tohiks kunagi lähtuda ainult voolutugevusest. Usaldusväärne valikuprotsess võtab arvesse kogu elektrikeskkonda.

1. Kinnitage süsteemi pinge.Kaitselüliti alalispinge nimiväärtus peab vastama süsteemi tegelikule nõudele või ületama seda.
2. Arvutage projekteerimisvool.Valige pideva koormuse ja kehtivate elektriprojekti nõuete jaoks sobiv nimivool.
3. Määrake tulevane lühisvool.Katkestusvõime peab vastama paigalduskoha rikketasemele.
4. Kontrollige posti konfiguratsiooni.Kontrollige, kas süsteemi arhitektuur nõuab 1P, 2P, 3P või 4P kaitset.
5. Kontrollige juhtmete ühilduvust.Kaabli suurus, klemmid, ühendusviis ja paigaldustingimused peavad sobima valitud kaitselülitiga.
6. Vaadake üle standardid ja sertifikaadid.Veenduge, et toote dokumentatsioon vastaks sihtturul kehtivatele eeskirjadele ja kliendinõuetele.
7. Kaaluge paigaldamist ja hooldust.DIN-rööbastele paigaldamine ja selge identifitseerimine võivad parandada paneeli korraldust ja teeninduse tõhusust.

Hankemeeskondadele, kes otsivad aHiina tootja või tarnija, tuleks tehnilist dokumentatsiooni hinnata koos tootmisvõimsuse, kvaliteedikontrolli protsesside, sertifitseerimise, tarnevõime ja müügijärgse toega.

Mida peaksite installimisel arvestama?

Õige paigaldus on sama oluline kui õige kaitselüliti valimine. Kvaliteetne vooluahela kaitseseade ei suuda kompenseerida ebaõiget juhtmestikku, ebapiisavat juhtme suurust või süsteemi sobimatut konstruktsiooni.

• Järgige tootja juhtmestiku skeemi ja paigaldusjuhiseid.
• Enne vooluahela pingestamist kontrollige alalisvoolu polaarsust ja klemmi identifitseerimist.
• Kasutage nimivoolule ja paigalduskeskkonnale sobivaid juhtmeid ja klemme.
• Kontrollige pingutusmomenti vastavalt kehtivale tehnilisele dokumentatsioonile.
• Kontrollige kaitselüliti pinget ja katkestusvõimsust süsteemi tegelike tingimuste suhtes.
• Kontrollige regulaarselt ühendusi ülekuumenemise, lõtvuse või mehaaniliste kahjustuste suhtes.
• Paigaldamist, katsetamist, tõrkeotsingut või hooldust peaksid teostama ainult kvalifitseeritud elektritöötajad.

Avaldatud YRM9-125DC teave tuvastab ka maksimaalse juhtmeühenduse 25 mm² ja DIN-liistu paigalduse, andes paneelide projekteerijatele kasulikku teavet korpuse paigutuse kavandamisel.

Korduma kippuvad küsimused

Mida tähendab 2P 125A miniatuurse kaitselüliti puhul?

"2P" tähendab, et kaitselülitil on kaks poolust. Alalisvoolukaitsesüsteemis tuleks täpne lülitus- ja isolatsioonikorraldus kindlaks määrata vastavalt elektrilisele arhitektuurile ja kehtivatele eeskirjadele.

Kas 2P 125A MCB sobib päikeseenergiasüsteemide jaoks?

Seda saab kasutada sobivates DC fotogalvaanilistes rakendustes, kui selle nimipinge, nimivool, katkestusvõime, pooluse konfiguratsioon ja paigaldusnõuded vastavad süsteemi konstruktsioonile. YRM9-125DC on spetsiaalselt identifitseeritud päikeseenergia fotogalvaaniliste ja siderakenduste jaoks.

Kui suur on YRM9-125DC katkestusvõime?

Avaldatud tooteteave täpsustab a10kA katkestusvõime. Tegelikku sobivust tuleb siiski hinnata paigalduskohas tulevase lühisvoolu suhtes.

Millistele standarditele toode vastab?

Tootja tuvastabIEC 60947-2jaGB/T 14048.2kui tootele kohaldatavad standardid. Ostjad peaksid taotlema kehtivaid vastavus- ja sertifitseerimisdokumente oma konkreetsete ostunõuete jaoks.

Mis on mehaaniline eluiga?

Avaldatud spetsifikatsioonides on märgitud mehaaniline eluiga20 000 tsüklit. Tegelik kasutusiga võib sõltuda töötingimustest, lülitussagedusest, keskkonnatingimustest ja rakendusnõuetest.

Järeldus

Usaldusväärne alalisvooluahela kaitse nõuab enamat kui lihtsalt õige nimivooluga kaitselüliti valimist. Sobiv2P 125A miniatuurne kaitselülitipeaks ühendama sobiva alalispinge, katkestusvõime, pooluse konfiguratsiooni, paigaldusega ühilduvuse ja tunnustatud standardid. Galaxy Fuse platvorm YRM9-125DC on mõeldud rakendustele, sealhulgas fotogalvaanilistele ja sidesüsteemidele, avaldatud spetsifikatsioonidega, sealhulgas 80–125 A nimivool, kuni 10 kA katkestusvõimsus, paigaldus DIN-liistule ning vastavus standarditele IEC 60947-2 ja GB/T 14048.2.

Kui hankite töökindlat alalisvooluahela kaitset fotogalvaanilise projekti, sidesüsteemi, jaotuspaneeli või muu tööstusliku rakenduse jaoks,võtke meiega ühendustet arutada oma pinget, voolu, pooluse konfiguratsiooni, paigaldusnõudeid ja projekti spetsifikatsioone. Galaxy Fuse võib pakkuda tooteteavet ja tehnilist tuge, mis aitab teil leida sobiva vooluahela kaitselahenduse.
