Millised on alalisvoolu kaitselülitite juhtmestik?

DC toiteallikates, nagu uus energia energiatootmine, raudtee transiit ja andmekeskused, on DC -kaitselülitid vooluahela ohutuse tagamiseks põhiseadmed. Nende juhtmestiku meetodid mõjutavad otseselt süsteemi stabiilsust ja rikkekaitse tõhusust. Vastavalt rakenduse stsenaariumidele ja koormuse omadustele,DC kaitselülitidjagunevad peamiselt ühepooluseliseks juhtmestikuks, topeltpooluse juhtmestikuks, rõngajuhtmeks ja segatud juhtmestikuks. Igal meetodil on ainulaadsed tehnilised eelised ja rakenduse ulatus.

Ühepooluse juhtmestik: lihtne ja tõhus põhilahendus

Ühepooluse juhtmestik on kõige tavalisem alalisvoolu kaitselüliti ühenduse meetod. See kontrollib positiivset või negatiivset joont ühe kaitselüliti kaudu ja seda kasutatakse tavaliselt madalapinge alalisvoolu jaotussüsteemides. Päikese fotogalvaanilise energiatootmise stringi muunduris ühendatakse ühepooluseline kaitselüliti positiivse joonega. Ülevoolu või lühise tõrge korral saab rikkeskeemi kiiresti ära lõigata. Sellel meetodil on lihtne struktuur ja odavad kulud, kuid see ei saa isoleerida positiivseid ja negatiivseid poolakaid samal ajal. Seda tuleb kasutada maanduskaitseseadmega. See sobib stsenaariumide jaoks, mis on tundlikud ruumi ja kulude suhtes, näiteks koduenergia salvestussüsteemid.

Bipolaarne juhtmestik: kõrge ohutuskaitse

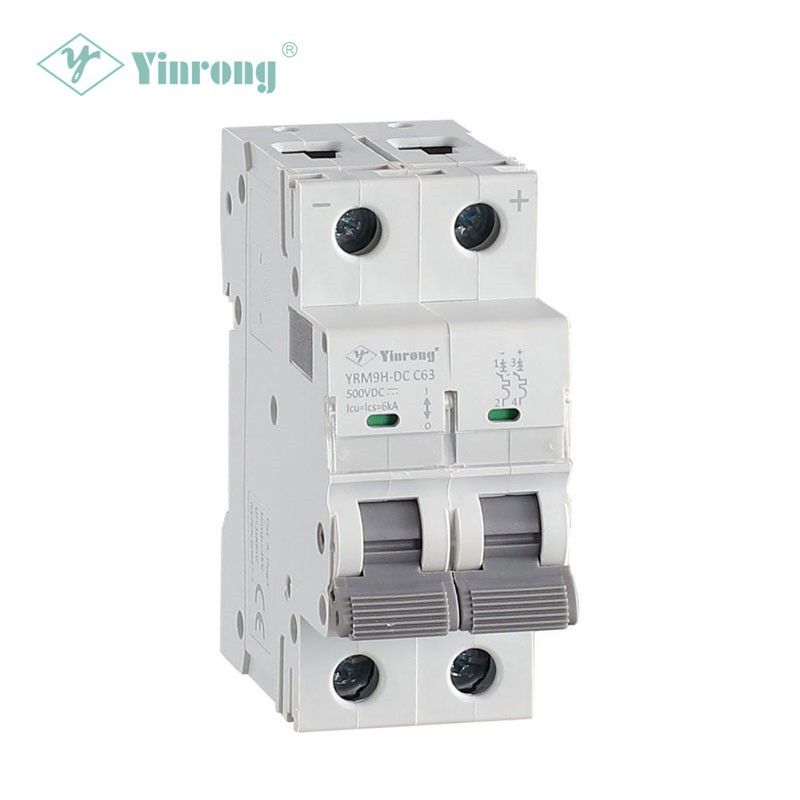

Bipolaarne juhtmestik kasutab vastavalt positiivsete ja negatiivsete joonte juhtimiseks kahte kaitselülitit, mis suudab realiseerida positiivsete ja negatiivsete pooluste samaaegset lõikamist, parandades märkimisväärselt rikke eraldamise võimalust. Linnaraudtee transiidi veojõu toiteallika süsteemis on bipolaarne kaitselüliti ühendatud järjestikku kontaktvõrgu positiivsete ja negatiivsete poolustega. Kui tekib faasifaasi lühise või maandusvedu, võib see rikke leviku vältimiseks kiiresti täispulga voolu ära lõigata. Võrreldes unipolaarse juhtmestikuga on bipolaarne lahus ohutum, kuid seadmete hind ja paigaldusruumi nõuded suurenevad. See sobib suurepinge ja suure mahutavusega alalisvoolu süsteemide jaoks, näiteks suurepingega alalisvoolu käigukasti （HVDC） muunduri jaamad.

Rõnga juhtmestik: ülearune disain tagab pideva toiteallika

Ring-juhtmestik ühendab mitu alalisvoolu kaitselülitid suletud ahelaga võrku ja realiseerib segmenteeritud juhtimise kaudu toiteallika koondamise. Andmekeskuse DC katkematu toiteallika (DC UPS) süsteemis võimaldab rõngas juhtmestik teistel kaitselülititele automaatselt sulgeda ja säilitada toiteallika, kui mis tahes kaitselüliti ebaõnnestub, parandades oluliselt süsteemi usaldusväärsust. See meetod tuleb ühendada intelligentsete juhtimisstrateegiatega, et jälgida iga kaitselüliti olekut reaalajas ja kiiresti vahetada. Seda kasutatakse sageli stsenaariumides, kus toiteallika järjepidevuse jaoks on äärmiselt kõrged nõuded, kuid juhtmestiku keerukus ja juhtimiskulud on kõrged.

Hübriidjuhtmestik: kohandatud kohandamine keerukate vajadustega

Keeruliste töötingimuste korral ühendab hübriidjuhtmed funktsionaalse komplementaarsuse saavutamiseks mitu meetodit. Näiteks kasutab peamine toiteallikas laeva DC Power Gridis ohutuse tagamiseks bipolaarset juhtmestikku, samal ajal kui sekundaarne koormusharu kasutab kulude vähendamiseks ühepooluselist juhtmestikku; Mõned uued energia mikrovõrkude projektid ühendavad RING-juhtmestiku bipolaarsete kaitselülititega, et võtta arvesse ülearust toiteallika ja täispoolukaitset. Hübriidjuhtmestik tuleb kohandada vastavalt süsteemi topoloogiale, koormusomadustele ja kaitsenõuetele, mis testivad insenerimeeskonna terviklikke lahendusvõimalusi.

Uue energiatööstuse kiire arenguga,DC kaitselüliti Juhtmetehnoloogia areneb integratsiooni ja intelligentsuse poole. Uus põlvkond kaitselülitid toetab sisseehitatud andurite ja kommunikatsioonimoodulite kaudu kaugseire ja rikke eelarvamuste ning optimeeritud juhtmestiku lahenduste abil saab see veelgi parandada alalisvoolu süsteemi ohutust ja töö ja hoolduse tõhusust. Valimisel ja kujundamisel peavad ettevõtted põhjalikult kaaluma süsteemi pinge taset, koormuse omadusi ja majandust ning valima kõige sobivama juhtmestiku lahenduse, et ehitada tahke kaitseliin elektrisüsteemi stabiilseks toimimiseks.
